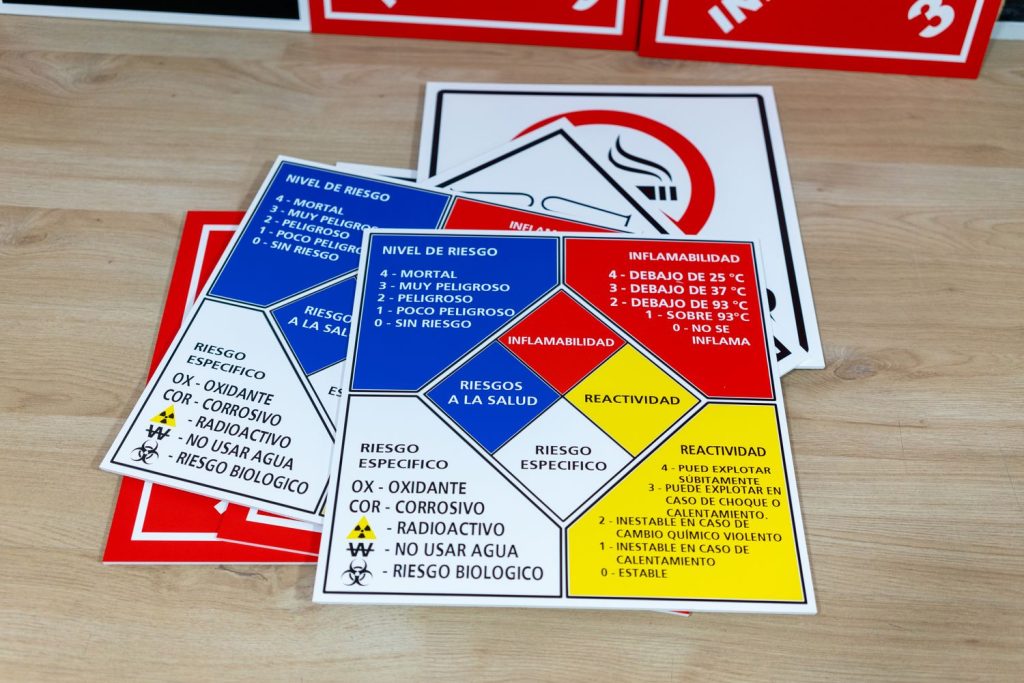

Rombo NFPA 704: qué significan los colores, números y símbolos
Respuesta rápida: el rombo NFPA 704 identifica peligros de materiales para respuesta a emergencias mediante cuatro áreas: azul para salud, rojo para inflamabilidad, amarillo para inestabilidad y blanco para riesgos especiales. En azul, rojo y amarillo se utilizan valores del 0 al 4: 4 representa mayor severidad y 0 la menor dentro de esa escala.
El rombo NFPA 704 es un sistema visual pensado para que personal de respuesta a emergencias pueda reconocer rápidamente los peligros generales de un material.
El sistema parece sencillo porque utiliza colores y números, pero hay un error importante que conviene evitar: los números no deben elegirse por intuición ni copiarse directamente desde las categorías GHS de una ficha de datos de seguridad.
Cada cuadrante tiene una función distinta y la clasificación debe determinarse utilizando los criterios de NFPA 704 y la información técnica correspondiente al producto o sustancia.
Riesgo para la salud
Inflamabilidad
Inestabilidad
Riesgos especiales
¿Qué es el rombo NFPA 704?
NFPA 704 es el Standard System for the Identification of the Hazards of Materials for Emergency Response, desarrollado por la National Fire Protection Association.
Su objetivo es entregar una identificación visual rápida de los peligros de un material y de la severidad de esos peligros en el contexto de una emergencia.
El símbolo se organiza como un rombo dividido en cuatro sectores:
Comunica la severidad del peligro para la salud.
Comunica qué tan fácilmente el material puede arder bajo los criterios definidos por la norma.
Comunica el potencial de reacción o comportamiento inestable del material.
Se reserva para determinadas indicaciones especiales definidas por NFPA 704.
NFPA 704 está orientado a respuesta a emergencias. No debe confundirse automáticamente con los pictogramas GHS utilizados para comunicación de peligros en etiquetas y fichas de datos de seguridad.
Cómo se leen los números del rombo NFPA
Los sectores azul, rojo y amarillo utilizan una escala numérica entre 0 y 4.
La lógica general es sencilla:
| Número | Lectura general |
|---|---|
| 4 | Mayor grado de peligro dentro de la categoría correspondiente. |
| 3 | Peligro severo. |
| 2 | Peligro moderado. |
| 1 | Peligro menor. |
| 0 | Menor grado dentro de la escala NFPA para esa categoría. |
No interpretes esta tabla como suficiente para asignar números. Cada color tiene criterios técnicos específicos. Dos materiales no reciben el mismo número simplemente porque parezcan tener un riesgo similar.
Azul: qué significa el riesgo para la salud
El cuadrante azul corresponde a salud.
NFPA resume los grados de esta categoría de la siguiente manera:
| Valor | Significado resumido |
|---|---|
| 4 | La exposición puede ser letal. |
| 3 | Puede producir lesión seria o permanente. |
| 2 | Puede producir incapacitación temporal o lesión residual. |
| 1 | Puede producir irritación significativa. |
| 0 | No presenta un peligro para la salud más allá del asociado a materiales combustibles ordinarios según los criterios NFPA. |
Estas frases sirven para comprender la escala, pero la clasificación real considera criterios técnicos más detallados.
Rojo: qué significa la inflamabilidad
El cuadrante rojo representa el peligro de inflamabilidad.
| Valor | Significado resumido |
|---|---|
| 4 | Materiales que pueden vaporizarse rápidamente o arder con gran facilidad bajo los criterios de la norma. |
| 3 | Pueden encenderse fácilmente en condiciones ambientales. |
| 2 | Necesitan calentamiento moderado antes de que ocurra la ignición. |
| 1 | Necesitan precalentamiento para encenderse. |
| 0 | No arden bajo condiciones normales de incendio según los criterios definidos por NFPA 704. |
Inflamabilidad no significa simplemente “se puede quemar”. NFPA utiliza criterios concretos para clasificar cada grado.
Amarillo: inestabilidad, no simplemente “peligro químico”
El cuadrante amarillo corresponde a la inestabilidad del material.
En algunos textos antiguos o explicaciones simplificadas se habla de “reactividad”. La terminología utilizada actualmente por NFPA 704 es instability, que puede traducirse como inestabilidad.
| Valor | Significado resumido |
|---|---|
| 4 | Puede detonar o experimentar una reacción explosiva bajo los criterios establecidos por la norma. |
| 3 | El calor o choque puede provocar detonación o reacción explosiva bajo determinadas condiciones. |
| 2 | Puede experimentar un cambio químico violento a temperaturas o presiones elevadas. |
| 1 | Puede volverse inestable al calentarse. |
| 0 | Normalmente estable. |
Blanco: qué significa el cuadrante de riesgos especiales
El sector blanco funciona de forma diferente a los otros tres.
No utiliza una escala de 0 a 4. En su lugar puede mostrar determinados símbolos definidos por NFPA 704.
Identifica un oxidante según los criterios de NFPA 704.
Identifica materiales que presentan una reacción peligrosa con agua según los criterios de la norma.
Puede utilizarse para identificar un asfixiante simple en las condiciones contempladas por NFPA.
No llenes el cuadrante blanco con abreviaturas inventadas. NFPA limita qué indicaciones pertenecen realmente a este sector. Otros peligros o identificaciones adicionales deben manejarse de acuerdo con la norma y el sistema de señalización aplicable.
El error más importante: copiar números desde GHS
Una ficha de datos de seguridad puede mostrar categorías de peligro como:
- Categoría 1.
- Categoría 2.
- Categoría 3.
- Categoría 4.
Esos números no son automáticamente los valores que deben aparecer en NFPA 704.
La propia guía NFPA/OSHA advierte que no deben utilizarse directamente los números de categoría de HazCom/GHS indicados en la Sección 2 de una SDS para completar el rombo NFPA.
- Escala 0 a 4.
- 4 representa mayor severidad.
- Está pensado para respuesta a emergencias.
- Utiliza criterios propios.
- Clasifica peligros mediante clases y categorías.
- Las categorías no tienen el mismo significado que NFPA.
- Está orientado a comunicación de peligros químicos.
- No deben copiarse sus números al rombo.
Un “Categoría 1” de una SDS no significa “NFPA 1”. Tampoco corresponde invertir automáticamente los números. La clasificación debe realizarse usando los criterios específicos de NFPA 704.
¿Dónde buscar la información para determinar un rombo NFPA?
Si la ficha de datos de seguridad ya contiene una clasificación NFPA válida para el material, esa información puede servir como referencia técnica.
Cuando no aparece el rombo, la guía NFPA/OSHA indica revisar diferentes secciones de la SDS y compararlas con los criterios de NFPA 704.
| Información | Sección de SDS indicada como referencia |
|---|---|
| Salud | Principalmente Sección 11. |
| Inflamabilidad | Principalmente Sección 9. |
| Inestabilidad | Principalmente Sección 10. |
| Riesgos especiales | Puede requerir información de las secciones 9, 10 y 11. |
Después, la información debe compararse con los criterios definidos en la edición vigente de NFPA 704.
La imprenta puede reproducir el rombo que necesita tu instalación, pero no debería inventar la clasificación química. Si no conoces los valores correctos, confírmalos con la documentación técnica del material y con el profesional responsable de seguridad de la instalación.
Ejemplo: cómo leer un rombo 2-3-0
Supongamos que una señal muestra:
- Azul: 2
- Rojo: 3
- Amarillo: 0
- Blanco: vacío
La lectura general sería:
Existe un peligro para la salud de grado 2 según los criterios NFPA.
El material puede encenderse fácilmente en condiciones ambientales bajo los criterios correspondientes.
El material se considera normalmente estable según esta escala.
No se está indicando uno de los riesgos especiales definidos para ese cuadrante.
Este ejemplo explica cómo leer valores ya determinados. No permite concluir que una sustancia concreta deba llevar 2-3-0.
¿Qué significa un 4 en el rombo NFPA?
El número 4 representa el nivel más alto de la escala NFPA 704 para el cuadrante en que aparece.
Pero su significado cambia según el color:
| Ubicación | Qué expresa un 4 |
|---|---|
| Azul | Máximo grado de peligro para la salud dentro de la escala NFPA. |
| Rojo | Máximo grado de inflamabilidad dentro de la escala. |
| Amarillo | Máximo grado de inestabilidad dentro de la escala. |
Por eso decir solamente “NFPA 4” es incompleto. Hay que indicar en qué cuadrante aparece.
¿Qué significa un 0?
El valor 0 representa el extremo inferior de la escala, pero tampoco significa exactamente lo mismo en cada color.
Por ejemplo:
- un amarillo 0 indica que el material es normalmente estable;
- un rojo 0 corresponde al menor nivel de inflamabilidad de la escala NFPA;
- un azul 0 corresponde al menor nivel de peligro para la salud definido en esa clasificación.
“0” no significa que el producto carezca de cualquier riesgo imaginable. Significa que recibe grado 0 dentro del criterio concreto que representa ese cuadrante de NFPA 704.
NFPA 704 no es lo mismo que los pictogramas de transporte
Otra confusión habitual consiste en mezclar el rombo NFPA con rombos utilizados para identificar clases de mercancías o sustancias peligrosas durante transporte.
Aunque ambos sistemas pueden utilizar formas romboidales, cumplen funciones diferentes y no son intercambiables.
- Cuatro cuadrantes.
- Azul, rojo, amarillo y blanco.
- Escala de severidad 0–4 en tres cuadrantes.
- Orientado a información de emergencia.
- Pueden identificar clases o categorías diferentes.
- Utilizan símbolos y números con otra función.
- Pueden estar asociados a transporte o regulación específica.
- No deben sustituirse por un NFPA 704 solo porque la forma sea parecida.
¿NFPA 704 indica cuándo es obligatorio colocar el rombo?
No por sí sola.
NFPA explica que el estándar proporciona el sistema y los criterios de clasificación, pero no determina por sí mismo cuándo una instalación está obligada a utilizar esas señales.
Esa exigencia puede provenir de otro código, norma, regulación contractual, autoridad competente o requisito aplicable al lugar.
Si tu proyecto está en Chile y necesitas cumplir una exigencia regulatoria, no asumas que imprimir un rombo NFPA resuelve automáticamente la obligación. Confirma primero qué sistema de identificación, ubicación, tamaño y clasificación exige la normativa o autoridad aplicable a tu instalación.
No envíes a imprimir un rombo con números de ejemplo
En internet es habitual encontrar imágenes como:
4 · 4 · 2 · W
Eso no convierte esa combinación en un modelo universal.
Los números deben corresponder al material real que se está identificando.
- Identifica exactamente la sustancia o material.
- Revisa su ficha de datos de seguridad vigente.
- Confirma los valores mediante criterios NFPA 704.
- Verifica cualquier símbolo especial.
- Entrega a producción una combinación ya validada.
Qué información debería entregar una empresa antes de producir el rombo
| Dato | Por qué es necesario |
|---|---|
| Valor azul | Define el grado de salud ya determinado para el material. |
| Valor rojo | Define la clasificación de inflamabilidad. |
| Valor amarillo | Define la clasificación de inestabilidad. |
| Símbolo especial | Indica si corresponde una identificación especial admitida por NFPA. |
| Medida | Permite adaptar la señal al lugar donde será instalada. |
| Material | Depende de la superficie y del tipo de instalación. |
Autoadhesivo o señal rígida: son dos formas distintas de instalarlo
Una vez validada la información técnica del rombo, recién tiene sentido decidir cómo producir físicamente la señal.
El producto actualmente disponible en Imprenta Buin permite elegir entre autoadhesivo y trovicel Sintra de 3 mm.
- Necesita una superficie compatible.
- Se instala directamente sobre una base existente.
- Conviene revisar limpieza, planitud y adherencia.
- Entrega una placa rígida independiente.
- Puede utilizarse cuando no se quiere depender de la superficie como soporte gráfico.
- Necesita definir cómo será fijada físicamente.
Si quieres comparar soportes con mayor detalle, revisa las alternativas generales de impresión de señaléticas.
Qué medidas existen actualmente para el rombo NFPA
La ficha comercial disponible actualmente contempla estas medidas:
| Medida | Uso que debe evaluarse |
|---|---|
| 15 × 20 cm | Espacios donde la señal se observará a poca distancia. |
| 20 × 30 cm | Aplicaciones intermedias en puertas, muros o áreas técnicas. |
| 30 × 40 cm | Mayor presencia visual cuando existe más distancia de observación. |
| 40 × 60 cm | Formato de mayor tamaño dentro de las opciones publicadas actualmente. |
No elijas la medida únicamente porque sea la más económica o porque “quepa”. Cuando existe una exigencia técnica o regulatoria, confirma dimensiones, ubicación y legibilidad requeridas antes de producir.
Checklist antes de mandar a imprimir un NFPA 704
- La sustancia o material está correctamente identificado.
- Los valores azul, rojo y amarillo fueron técnicamente validados.
- No se copiaron directamente categorías GHS de la SDS.
- El símbolo del cuadrante blanco corresponde realmente a NFPA 704.
- No se utilizó un rombo encontrado en Google como clasificación de referencia.
- La medida corresponde al lugar de instalación.
- El material es adecuado para la superficie.
- La combinación final fue revisada por la persona responsable de seguridad.
- Se verificó cualquier requisito normativo aplicable al proyecto.
- El archivo aprobado coincide exactamente con lo que se enviará a producción.
De la clasificación validada a la señal impresa
Imprenta Buin puede producir el rombo NFPA 704 con los números y símbolos definidos para tu proyecto, pero la clasificación del riesgo debe llegar correctamente determinada.
Una vez confirmados los valores, puedes elegir entre las medidas y materiales disponibles en la ficha comercial.
Revisa las medidas disponibles y elige entre autoadhesivo o trovicel Sintra de 3 mm según el lugar donde instalarás la señal.
Preguntas frecuentes sobre el rombo NFPA 704
¿Qué es el rombo NFPA 704?
Es un sistema de identificación de peligros desarrollado por NFPA para entregar información rápida sobre materiales en situaciones de respuesta a emergencias.
Utiliza cuatro cuadrantes: salud, inflamabilidad, inestabilidad y riesgos especiales.
¿Qué significan los colores del rombo NFPA?
Azul corresponde a salud, rojo a inflamabilidad, amarillo a inestabilidad y blanco a riesgos especiales.
¿Qué significan los números del 0 al 4?
Indican el grado de peligro dentro de los cuadrantes azul, rojo y amarillo.
En NFPA 704, 4 representa el mayor grado de severidad de la escala y 0 el menor.
¿Qué significa el azul 4?
Corresponde al nivel más alto de la clasificación de salud dentro de NFPA 704 y se utiliza para materiales cuya exposición puede ser letal según los criterios detallados de la norma.
¿Qué significa el rojo 4?
Es el nivel más alto de inflamabilidad NFPA 704.
Se aplica conforme a criterios técnicos específicos; no debe asignarse solamente porque un producto sea descrito informalmente como “muy inflamable”.
¿Qué significa amarillo 0?
Indica que el material se considera normalmente estable dentro de los criterios de inestabilidad de NFPA 704.
¿Qué significa OX en el rombo NFPA?
OX es una indicación utilizada para oxidantes conforme a los criterios establecidos por NFPA 704.
¿Qué significa la W con una barra?
Se utiliza para identificar materiales que presentan una reacción peligrosa con agua según los criterios de NFPA.
No significa simplemente que el producto “no debe mojarse”; tiene una definición técnica específica.
¿Qué significa SA?
SA puede utilizarse para identificar asfixiantes simples dentro de las condiciones contempladas por NFPA 704.
¿Puedo poner cualquier símbolo en el cuadrante blanco?
No.
NFPA define qué símbolos pertenecen a ese cuadrante. Marcas adicionales no deberían incorporarse como si fueran parte oficial del sistema.
¿Puedo copiar los números de categoría GHS de la ficha de seguridad?
No.
Las categorías GHS/HazCom y los valores NFPA 704 utilizan criterios y escalas diferentes. La guía NFPA/OSHA indica expresamente que esos números no deben copiarse directamente.
¿Dónde encuentro los datos para calcular NFPA 704?
La ficha de datos de seguridad entrega información relevante.
NFPA/OSHA señala principalmente las secciones 11 para salud, 9 para inflamabilidad y 10 para inestabilidad, además de información de las secciones 9, 10 y 11 para riesgos especiales.
Esos datos deben evaluarse usando los criterios de la edición vigente de NFPA 704.
¿La imprenta puede decidir qué números poner?
La imprenta puede reproducir gráficamente los valores solicitados, pero no corresponde inventar la clasificación de una sustancia.
Los números deberían llegar validados mediante la documentación técnica y la persona responsable de seguridad del proyecto.
¿NFPA 704 es obligatorio automáticamente en Chile?
NFPA 704 por sí misma no determina cuándo debe instalarse la señal.
La obligación y el sistema exigido dependen de la normativa, autoridad, contrato o estándar aplicable a cada instalación. En Chile conviene confirmar esos requisitos antes de producir señalética destinada a cumplimiento regulatorio.
¿El rombo NFPA reemplaza otros pictogramas de sustancias peligrosas?
No necesariamente.
NFPA 704 cumple una función específica de identificación para respuesta a emergencias y no debe utilizarse automáticamente como sustituto de GHS, señalización de transporte u otros sistemas exigidos.
¿Qué tamaños de Rombo NFPA 704 ofrece Imprenta Buin?
La ficha comercial actual contempla 15×20, 20×30, 30×40 y 40×60 cm.
Antes de elegir, comprueba que la medida sea adecuada para la ubicación y cualquier requisito técnico aplicable.
¿Se puede fabricar en autoadhesivo?
Sí. La ficha actual dispone de una opción autoadhesiva para superficies compatibles.
¿Se puede fabricar como placa rígida?
Sí. Actualmente existe opción en trovicel Sintra de 3 mm.
La fijación y ubicación deben definirse según el espacio donde se utilizará.
